Un panneau de brassage est un matériel de montage pris en charge par un réseau local et intégrant différents ports. Ces ports assurent une connexion et une gestion efficaces des câbles réseau LAN, comme un cordon de brassage optique. Le panneau de brassage offre une grande flexibilité en matière de connectivité réseau dans un centre de données, une armoire d'accès ou de câblage. Cependant, il est essentiel de veiller à une connexion précise entre le cordon de brassage et le panneau.
Une mise en œuvre efficace minimisera les pertes de signal et assurera une gestion des câbles claire dans votre centre réseau. Ainsi, votre entreprise pourra fonctionner sans aucun problème de câblage.
Types de panneaux de brassage
1. Panneau de brassage compact
Ce panneau de brassage, communément appelé panneau de brassage mural pour fibre optique, est adapté aux environnements disposant d'un espace rack restreint. Son installation est simple. Vous pouvez le fixer directement au mur pour obtenir une solution compacte et peu encombrante pour la gestion de vos
câbles réseau.
2. Panneaux de brassage pour centres de données et installations majeures

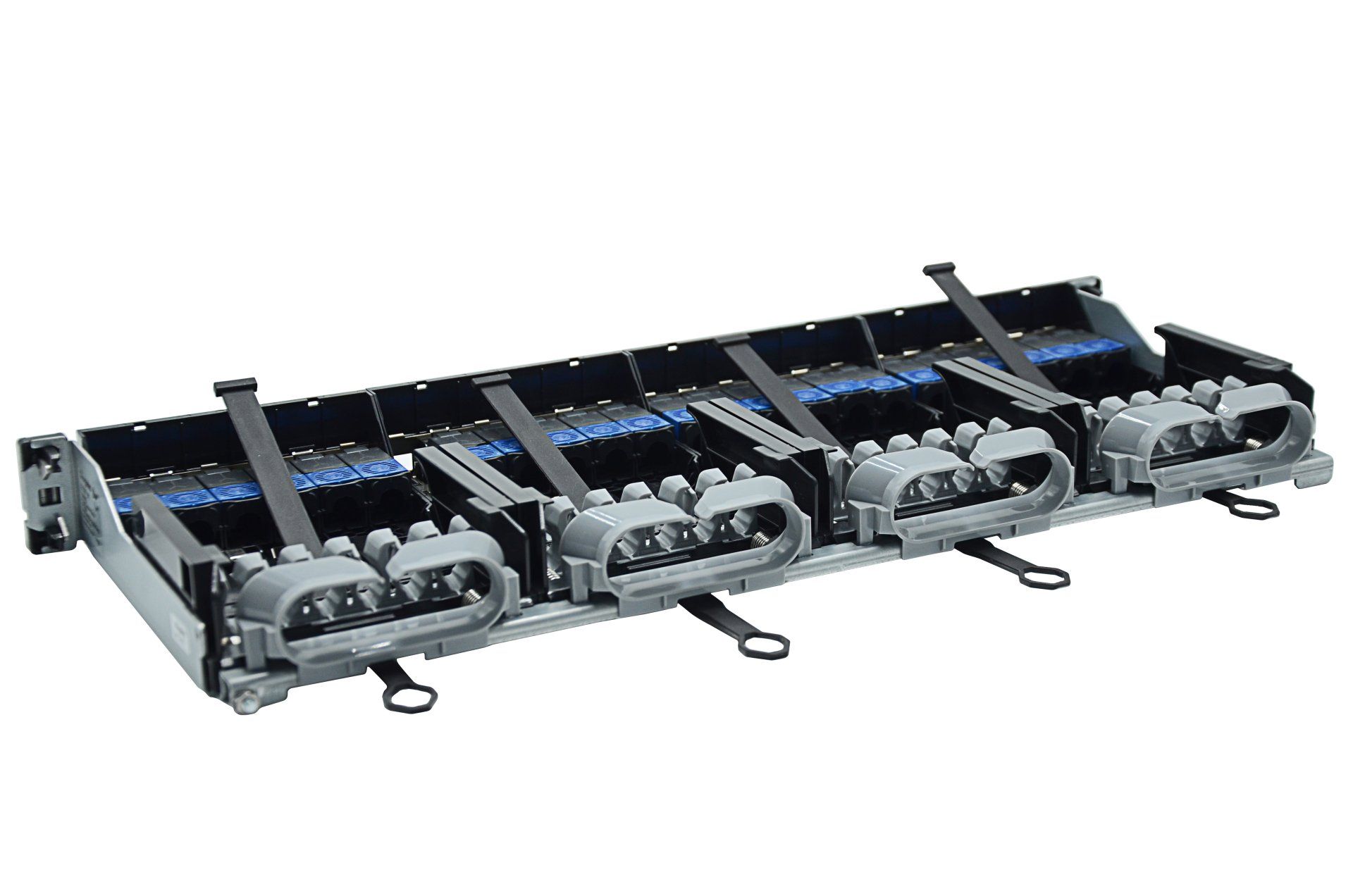

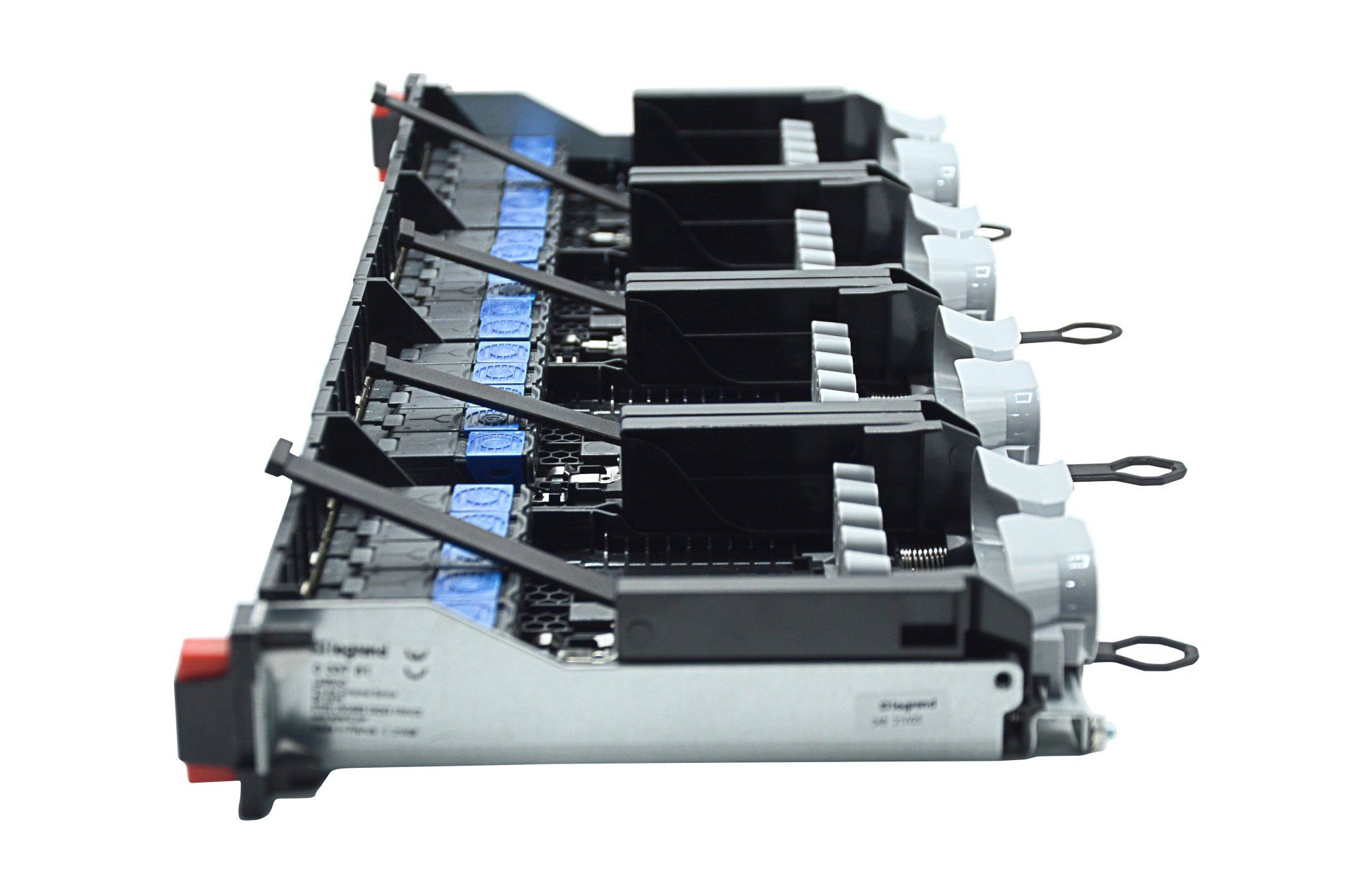

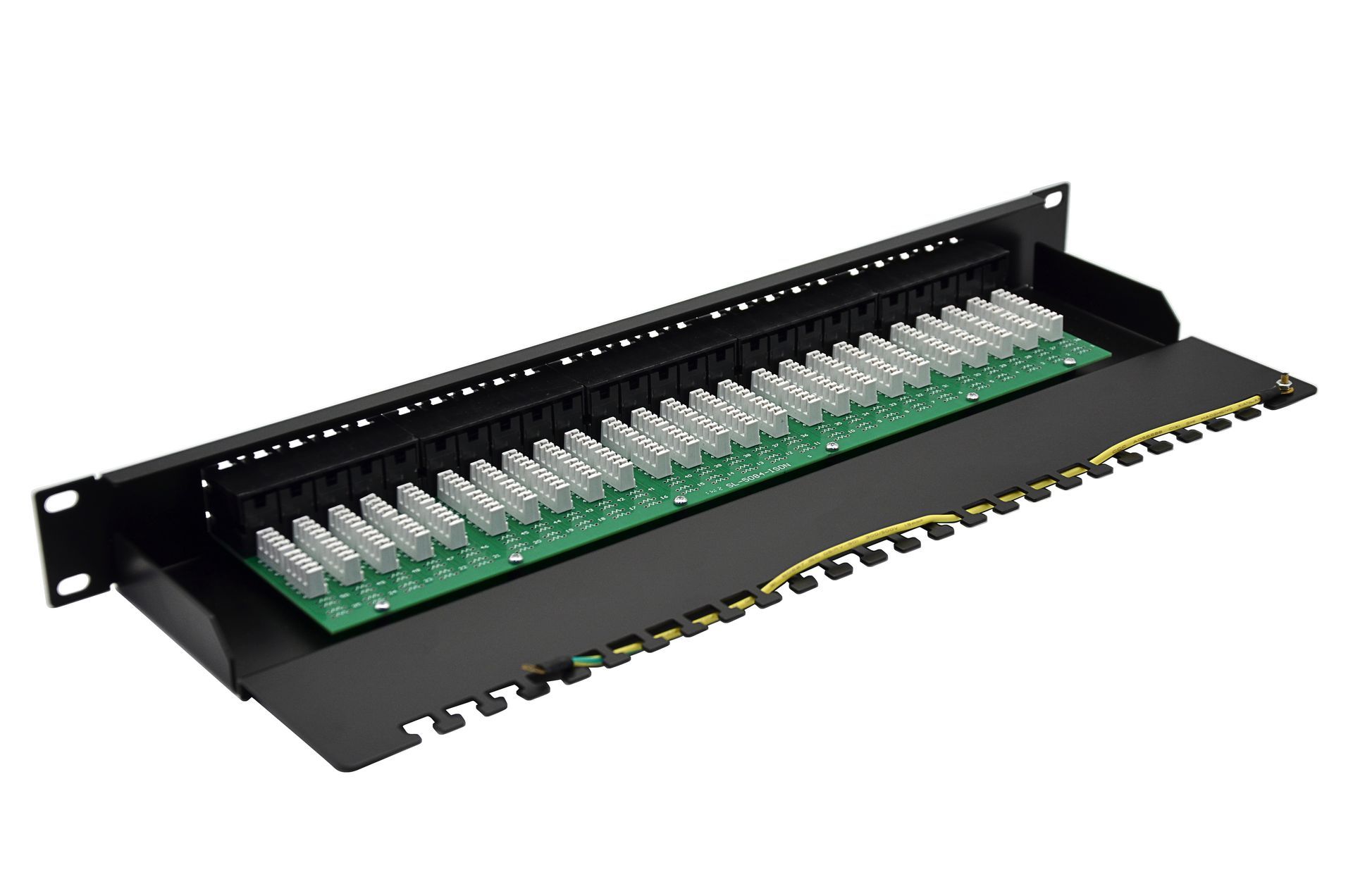

Les entreprises disposant de grands centres de données ont toujours besoin d'armoires réseau et de panneaux de brassage de grande taille. C'est dans ce contexte que les panneaux de brassage fibre optique rackables entrent en jeu. Cet outil d'organisation des câbles réseau s'intègre parfaitement aux racks d'équipements standard de votre centre de données. L'espace est ainsi libéré des câbles emmêlés.
Les éléments essentiels d'un panneau de brassage
1. Le boîtier extérieur
Le cadre du
panneau de brassage
constitue le boîtier extérieur. Il recouvre le renfort structurel qui entoure les composants internes.
2. Modules contenant des ports fibre optique
Les modules sont positionnés dans le premier cadre. Ils sont équipés de ports fibre optique pouvant accueillir un type spécifique de connecteur fibre optique.

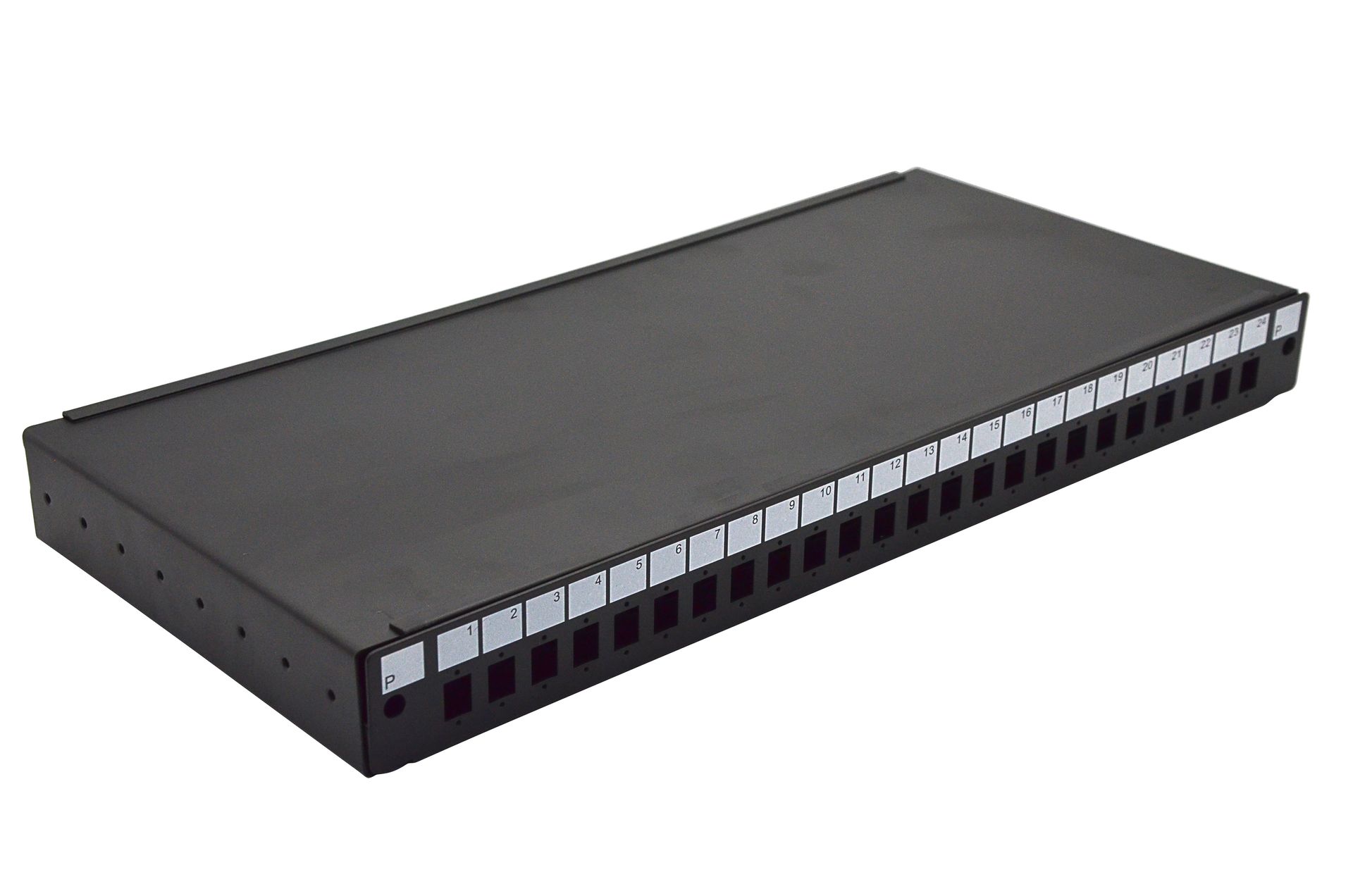

3. Bandes d'étiquetage des ports
Dans les grandes entreprises dont les centres de données nécessitent une gestion importante des câbles, les bandes d'étiquetage des ports peuvent s'avérer très utiles. Elles permettent d'identifier facilement un câble inséré dans un panneau de brassage. Ainsi, chaque cordon du panneau de brassage sera facilement géré lors de réinstallations ou de réparations.
4. Éléments d'organisation des câbles
Il est essentiel d'organiser les câbles dans l'armoire réseau ou le panneau de brassage afin d'éviter tout enchevêtrement et confusion lors des réparations et des réinstallations. Pour ce faire, de nombreux accessoires sont utilisés, notamment des crochets et des clips pour câbles. Ils permettent également de guider les câbles réseau dans le bon sens.
Étapes pour une connexion robuste entre un panneau de brassage et un cordon de brassage optique
Pour un système de câblage parfaitement organisé, assurez-vous que le panneau de brassage est correctement connecté au cordon de brassage optique. Poursuivez votre lecture pour obtenir des instructions étape par étape :
1. Conception du câble réseau à fibre optique
Cette procédure nécessite l'utilisation d'un cliveur et d'un dénudeur de fibre optique. Il faut d'abord couper le câble réseau à un angle précis. Pour cela, utilisez le cliveur. À l'étape suivante, dénudez la gaine extérieure du câble à l'aide d'une pince à dénuder pour fibre optique.
2. Disposition du connecteur

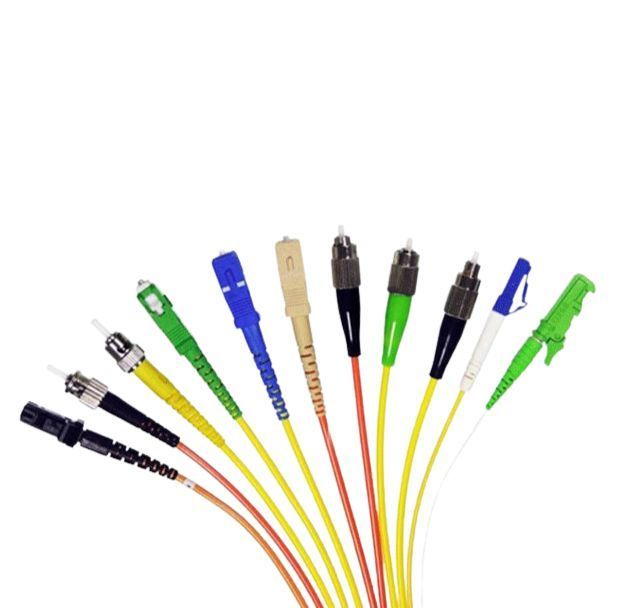

Une fois les câbles préparés, il est temps de s'occuper du connecteur. Nettoyez-le à l'aide de lingettes. Insérez ensuite le pigtail de fibre optique préparé dans la férule du connecteur. Vérifiez que l'âme est parfaitement alignée et bien centrée avant de passer à l'étape suivante.
3. Activation du connecteur
Un connecteur propre, doté d'une borne simplifiée et d'une mise en réseau fiable, est essentiel pour la connexion du
cordon de brassage
optique au panneau de brassage. Pour ce faire, activez le connecteur afin de positionner correctement les fibres. Pour cela, un outil approprié disponible dans le commerce peut vous être utile.
4. Raccordement au panneau de brassage
Le connecteur est maintenant prêt et activé à l'aide d'un outil approprié. L'étape suivante consiste à insérer le connecteur correctement dans un port libre du panneau de brassage ou de l'armoire réseau.
5. Test final
C'est la dernière étape, aussi importante que la première. Vous devez mesurer la puissance du panneau de brassage lors de la première étape et la comparer à celle de la dernière. Vous testez ainsi la connexion. Si le signal est intact, votre projet est réussi.
Gérez efficacement vos câbles réseau avec des panneaux de brassage de qualité !
Prêt à passer à l'étape suivante : une gestion efficace des câbles pour votre centre de données ? Avant de parcourir le marché pour trouver le meilleur panneau de brassage et commencer à connecter votre cordon de brassage optique, consultez le guide mentionné ci-dessus.
